Smart Fan Kit Sigma

Aquest kit s'ha preparat per als propietaris d'una BCN3D amb un número de sèrie, el qual les últimes 4 xifres siguin inferiors a XXX.YYMMDD.1146.

L'innovador sistema de gestió de potència permet encendre els ventiladors del hotend únicament si es supera una certa temperatura, reduint el soroll d'operació al imprimir amb un sol extrusor. Per altre banda, els nous ventiladors han estat cuidadosament sel·leccionats buscant un compromís entre el baix soroll d'operació i el fluxe d'aire elevat per garantir una bona dissipació. Com a resultat, la Sigma no només és molt més silenciosa que abans, sinó que també és més fiable i capaç d'imprimir una amplia gama de materials

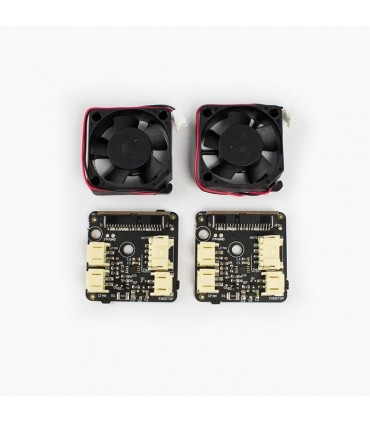

Què inclou el kit: 2x Cooler Fan 2x Extruder Board.

La BCN3D Sigma R17 inclou múltiples millores, entre les quals s’inclou el redisseny de la Extruder Board, la placa d’interconnexió entre la placa principal i els elements del capçal d’impressió. Aquest redisseny ha tingut com a objectius la reducció del soroll de la màquina i la millora en l’eficiència del subconjunt.

A nivell de maquinari, s’han afegit components electrònics que monitoren activament la temperatura del hotend i solament encenen el ventilador del dissipador a partir d’una temperatura determinada. D’aquesta manera, si únicament imprimeixes amb un material, només un ventilador estarà funcionant. Per entrar una mica més en detall, el component clau és l’integrat LM392. Aquest es compon d’un amplificador operacional i un comparador ajustat (amb histèresi) perquè a la seva sortida commuti un FET a una tensió determinada pel sensor de temperatura delhotend. Això es tradueix en el ventilador del dissipador encendre al voltant dels 90-95 ºC. Aprofitant el redisseny, hem substituït el sorollós ventilador del dissipador de 24 Volts per un de 12 Volts, millorant considerablement la gestió del flux d’aire i eliminant pràcticament el soroll.

El disseny s’ha realitzat de manera que tots els usuaris de la BCN3D Sigma es puguin beneficiar.  No és necessari modificar el firmware ni realitzar ajustos via software
